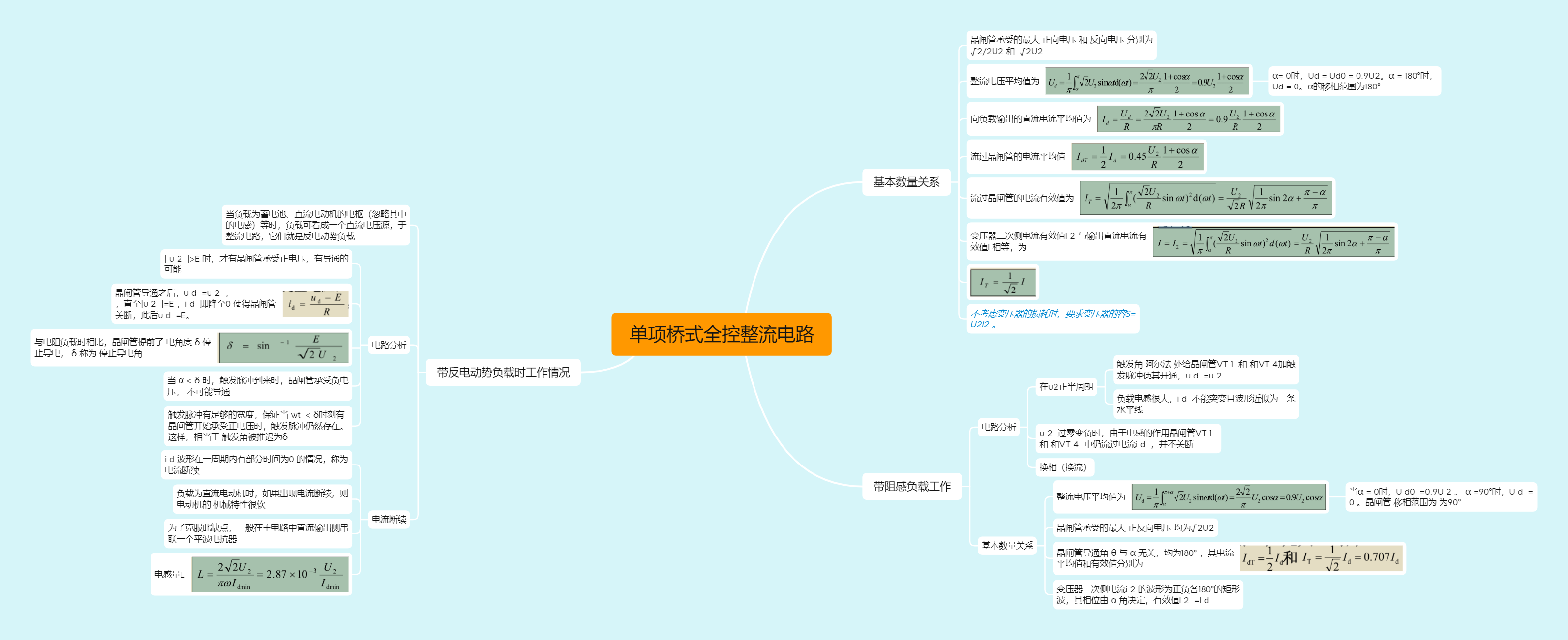

单项桥式全控整流电路

基本数量关系

晶闸管承受的最大 正向电压 和 反向电压 分别为√2/2U2 和 √2U2

整流电压平均值为

• α= 0时，Ud = Ud0 = 0.9U2。α = 180°时，Ud = 0。α的移相范围为180°

向负载输出的直流电流平均值为

流过晶闸管的电流平均值

流过晶闸管的电流有效值为

变压器二次侧电流有效值I 2 与输出直流电流有效值I 相等，为

不考虑变压器的损耗时，要求变压器的容S=U2I2 。

带阻感负载工作

电路分析

• 在u2正半周期

  • 触发角 阿尔法 处给晶闸管VT 1 和 和VT 4加触发脉冲使其开通，u d =u 2
  • 负载电感很大，i d 不能突变且波形近似为一条水平线

• u 2 过零变负时，由于电感的作用晶闸管VT 1 和 和VT 4 中仍流过电流i d ，并不关断

• 换相（换流）

基本数量关系

• 整流电压平均值为

  • 当α = 0时，U d0 =0.9U 2 。 α =90°时，U d =0 。晶闸管 移相范围为 为90°

• 晶闸管承受的最大 正反向电压 均为√2U2

• 晶闸管导通角 θ 与 α 无关，均为180° ，其电流平均值和有效值分别为

• 变压器二次侧电流i 2 的波形为正负各180°的矩形波，其相位由 α 角决定，有效值I 2 =I d

带反电动势负载时工作情况

当负载为蓄电池、直流电动机的电枢（忽略其中的电感）等时，负载可看成一个直流电压源，于整流电路，它们就是反电动势负载

电路分析

• | u 2 |>E 时，才有晶闸管承受正电压，有导通的可能
• 晶闸管导通之后，u d =u 2 ，
  ，直至|u 2 |=E ，i d 即降至0 使得晶闸管
  关断，此后u d =E。
• 与电阻负载时相比，晶闸管提前了 电角度 δ 停止导电， δ 称为 停止导电角
• 当 α < δ 时，触发脉冲到来时，晶闸管承受负电压， 不可能导通
• 触发脉冲有足够的宽度，保证当 wt < δ时刻有晶闸管开始承受正电压时，触发脉冲仍然存在。这样，相当于 触发角被推迟为δ

电流断续

• i d 波形在一周期内有部分时间为0 的情况，称为电流断续
• 负载为直流电动机时，如果出现电流断续，则
  电动机的 机械特性很软
• 为了克服此缺点，一般在主电路中直流输出侧串联一个平波电抗器
• 电感量L
