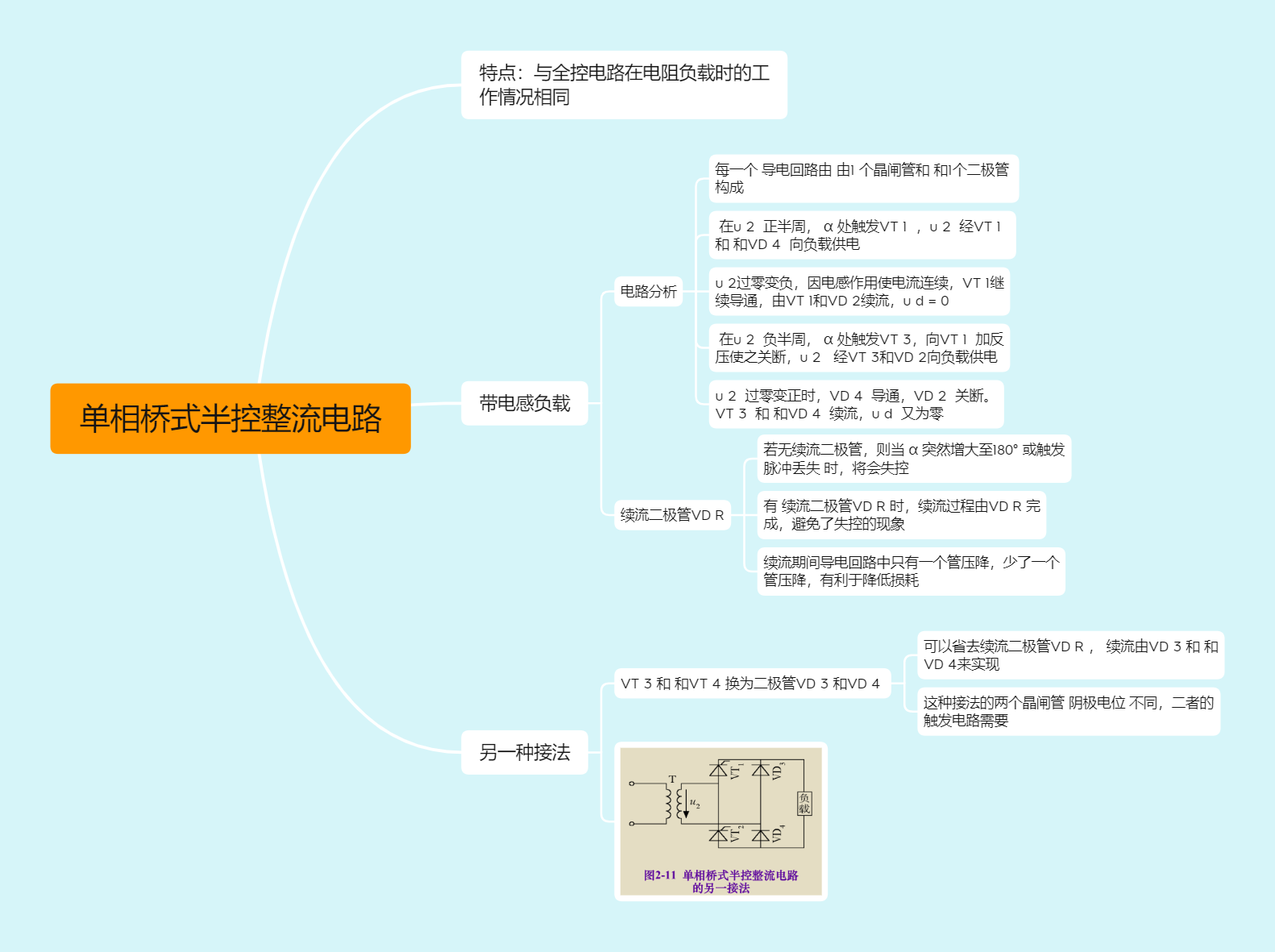

单相桥式半控整流电路

带电感负载

电路分析

• 每一个 导电回路由 由1 个晶闸管和 和1个二极管 构成
• 在u 2 正半周， α 处触发VT 1 ，u 2 经VT 1 和 和VD 4 向负载供电
• u 2过零变负，因电感作用使电流连续，VT 1继续导通，由VT 1和VD 2续流，u d = 0
• 在u 2 负半周， α 处触发VT 3，向VT 1 加反压使之关断，u 2 经VT 3和VD 2向负载供电
• u 2 过零变正时，VD 4 导通，VD 2 关断。VT 3 和 和VD 4 续流，u d 又为零

续流二极管VD R

• 若无续流二极管，则当 α 突然增大至180° 或触发脉冲丢失 时，将会失控
• 有 续流二极管VD R 时，续流过程由VD R 完成，避免了失控的现象
• 续流期间导电回路中只有一个管压降，少了一个管压降，有利于降低损耗

特点：与全控电路在电阻负载时的工作情况相同

另一种接法

VT 3 和 和VT 4 换为二极管VD 3 和VD 4

• 可以省去续流二极管VD R ， 续流由VD 3 和 和VD 4来实现
• 这种接法的两个晶闸管 阴极电位 不同，二者的触发电路需要
