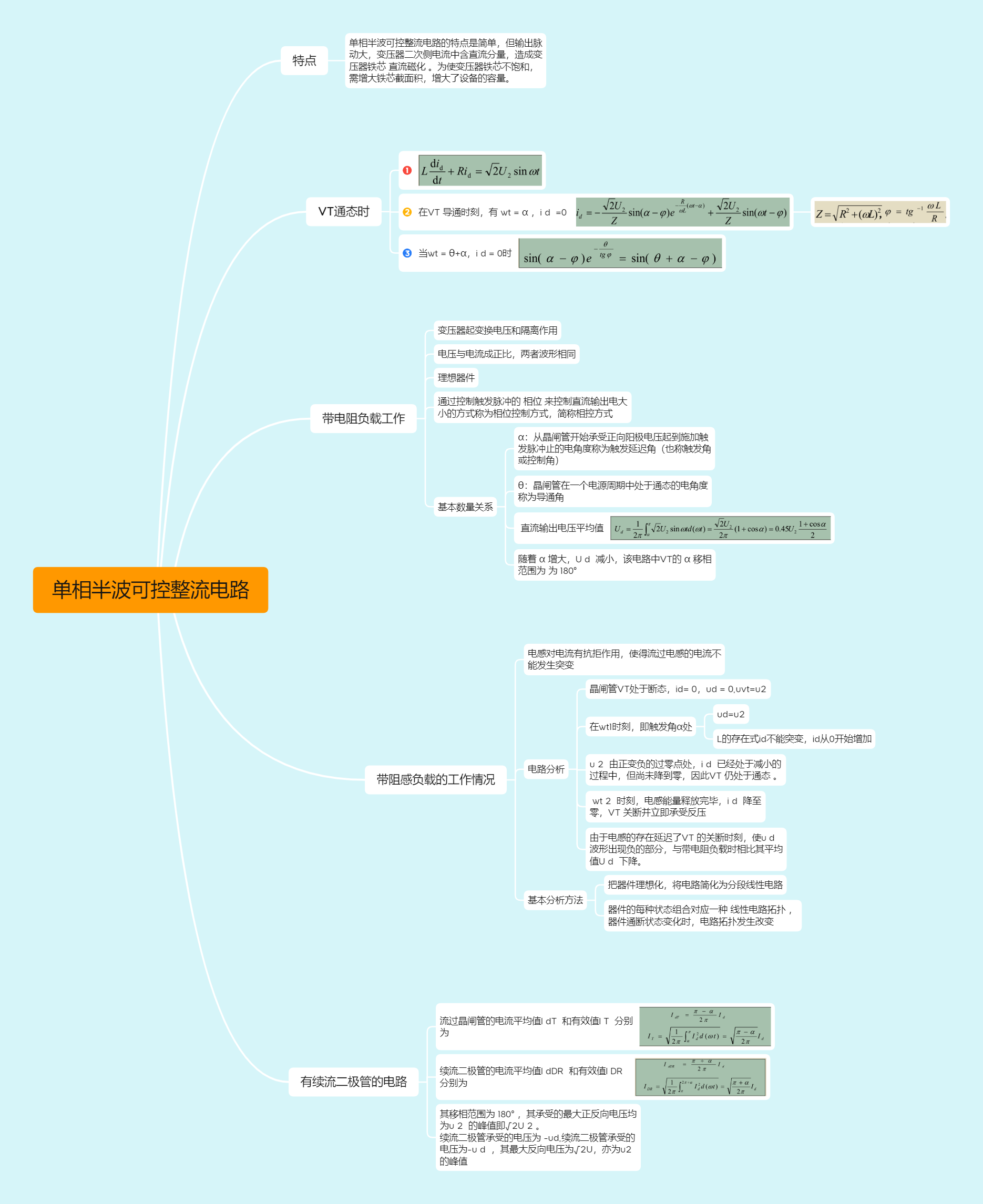

单相半波可控整流电路

特点

单相半波可控整流电路的特点是简单，但输出脉动大，变压器二次侧电流中含直流分量，造成变压器铁芯 直流磁化 。为使变压器铁芯不饱和，需增大铁芯截面积，增大了设备的容量。

VT通态时

在VT 导通时刻，有 wt = α ，i d =0

当wt = θ+α，i d = 0时

带电阻负载工作

变压器起变换电压和隔离作用

电压与电流成正比，两者波形相同

理想器件

通过控制触发脉冲的 相位 来控制直流输出电大小的方式称为相位控制方式，简称相控方式

基本数量关系

• α：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度称为触发延迟角（也称触发角或控制角）
• θ：晶闸管在一个电源周期中处于通态的电角度称为导通角
• 直流输出电压平均值
• 随着 α 增大，U d 减小，该电路中VT的 α 移相范围为 为 180°

带阻感负载的工作情况

电感对电流有抗拒作用，使得流过电感的电流不能发生突变

电路分析

• 晶闸管VT处于断态，id= 0，ud = 0,uvt=u2

• 在wt1时刻，即触发角α处

  • ud=u2
  • L的存在式id不能突变，id从0开始增加

• u 2 由正变负的过零点处，i d 已经处于减小的过程中，但尚未降到零，因此VT 仍处于通态 。

• wt 2 时刻，电感能量释放完毕，i d 降至
  零，VT 关断并立即承受反压

• 由于电感的存在延迟了VT 的关断时刻，使u d 波形出现负的部分，与带电阻负载时相比其平均值U d 下降。

基本分析方法

• 把器件理想化，将电路简化为分段线性电路
• 器件的每种状态组合对应一种 线性电路拓扑 ，器件通断状态变化时，电路拓扑发生改变

有续流二极管的电路

流过晶闸管的电流平均值I dT 和有效值I T 分别为

续流二极管的电流平均值I dDR 和有效值I DR 分别为

其移相范围为 180° ，其承受的最大正反向电压均为u 2 的峰值即√2U 2 。

续流二极管承受的电压为 -ud,续流二极管承受的电压为-u d ，其最大反向电压为√2U，亦为u2的峰值
