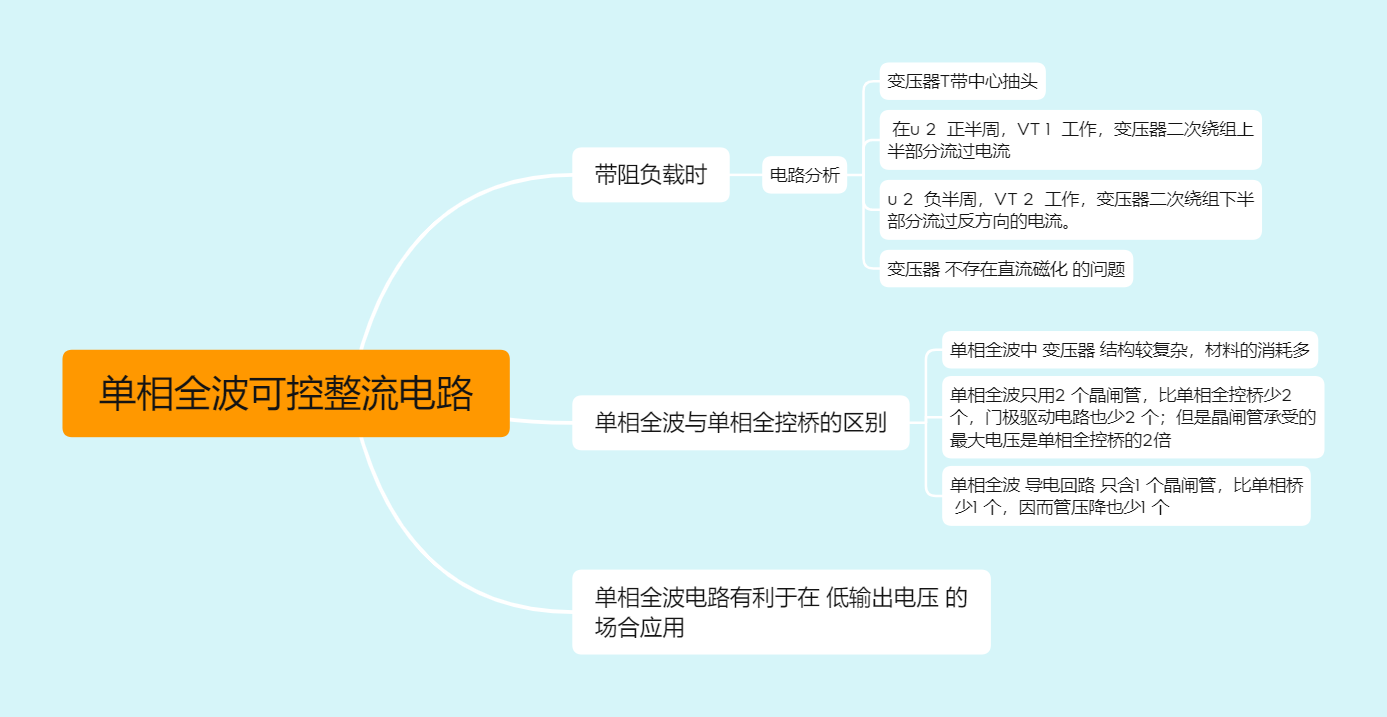

单相全波可控整流电路

带阻负载时

电路分析

• 变压器T带中心抽头
• 在u 2 正半周，VT 1 工作，变压器二次绕组上半部分流过电流
• u 2 负半周，VT 2 工作，变压器二次绕组下半部分流过反方向的电流。
• 变压器 不存在直流磁化 的问题

单相全波与单相全控桥的区别

单相全波中 变压器 结构较复杂，材料的消耗多

单相全波只用2 个晶闸管，比单相全控桥少2个，门极驱动电路也少2 个；但是晶闸管承受的最大电压是单相全控桥的2倍

单相全波 导电回路 只含1 个晶闸管，比单相桥

少1 个，因而管压降也少1 个

单相全波电路有利于在 低输出电压 的场合应用
