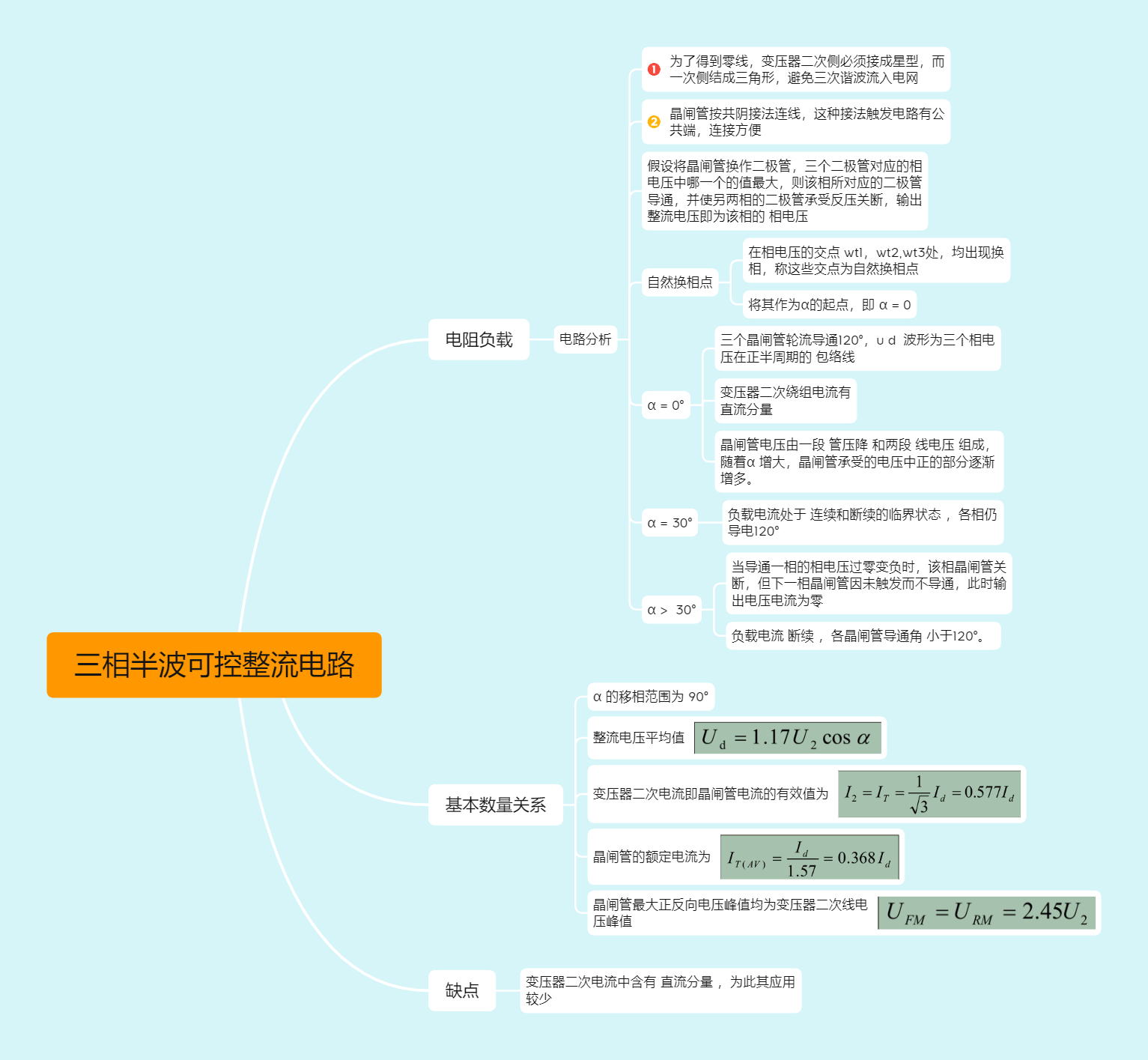

三相半波可控整流电路

电阻负载

电路分析

• 为了得到零线，变压器二次侧必须接成星型，而一次侧结成三角形，避免三次谐波流入电网

• 晶闸管按共阴接法连线，这种接法触发电路有公共端，连接方便

• 假设将晶闸管换作二极管，三个二极管对应的相电压中哪一个的值最大，则该相所对应的二极管导通，并使另两相的二极管承受反压关断，输出整流电压即为该相的 相电压

• 自然换相点

  • 在相电压的交点 wt1，wt2,wt3处，均出现换相，称这些交点为自然换相点
  • 将其作为α的起点，即 α = 0

• α = 0°

  • 三个晶闸管轮流导通120°，u d 波形为三个相电压在正半周期的 包络线
  • 变压器二次绕组电流有
    直流分量
  • 晶闸管电压由一段 管压降 和两段 线电压 组成，随着α 增大，晶闸管承受的电压中正的部分逐渐增多。

• α = 30°

  • 负载电流处于 连续和断续的临界状态 ，各相仍导电120°

• α > 30°

  • 当导通一相的相电压过零变负时，该相晶闸管关断，但下一相晶闸管因未触发而不导通，此时输出电压电流为零
  • 负载电流 断续 ，各晶闸管导通角 小于120°。

基本数量关系

α 的移相范围为 90°

整流电压平均值

变压器二次电流即晶闸管电流的有效值为

晶闸管的额定电流为

晶闸管最大正反向电压峰值均为变压器二次线电压峰值

缺点

变压器二次电流中含有 直流分量 ，为此其应用较少
