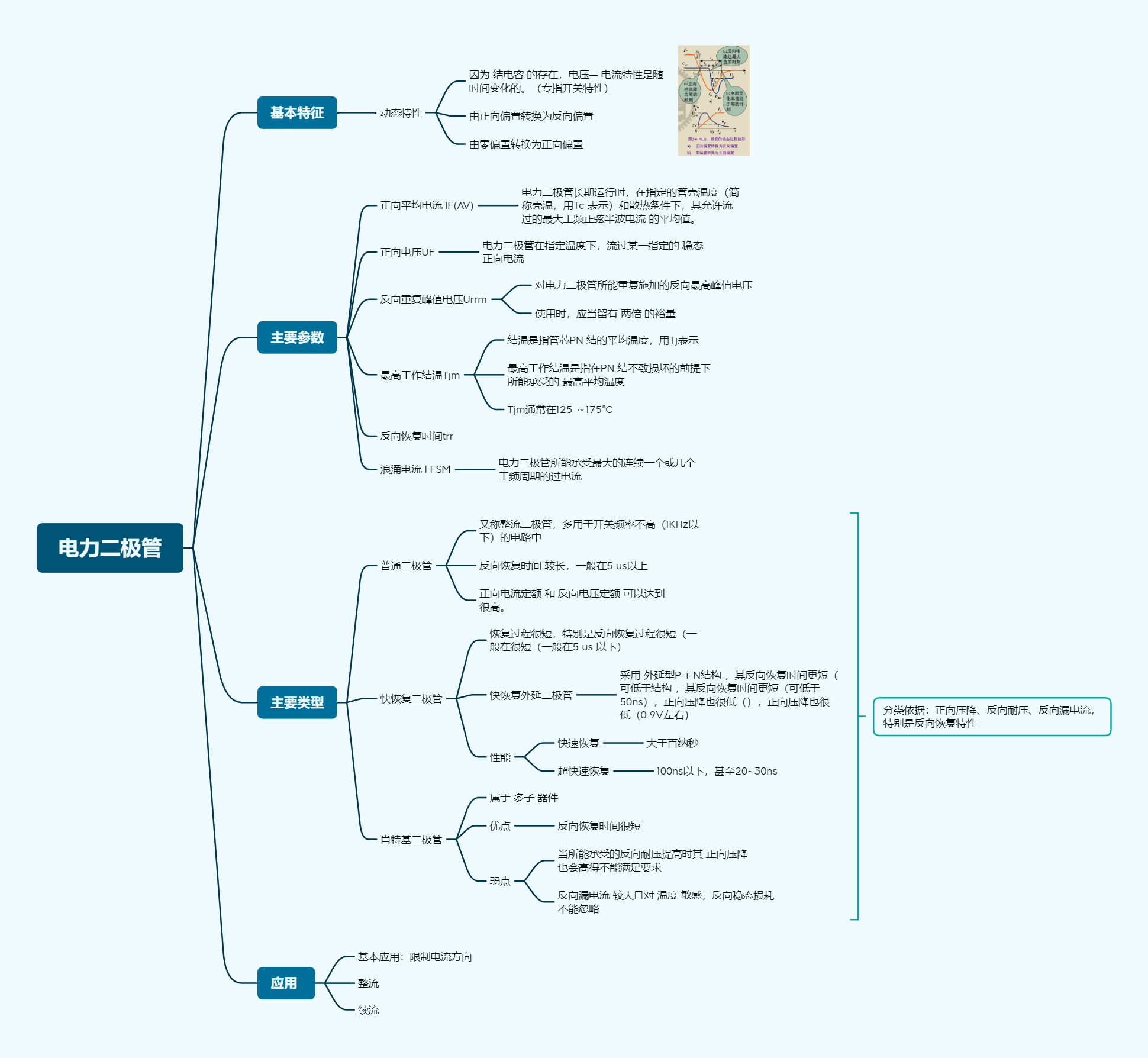

电力二极管

基本特征

动态特性

• 因为 结电容 的存在，电压— 电流特性是随
  时间变化的。（专指开关特性）
• 由正向偏置转换为反向偏置
• 由零偏置转换为正向偏置

主要参数

正向平均电流 IF(AV)

• 电力二极管长期运行时，在指定的管壳温度（简称壳温，用Tc 表示）和散热条件下，其允许流过的最大工频正弦半波电流 的平均值。

正向电压UF

• 电力二极管在指定温度下，流过某一指定的 稳态正向电流

反向重复峰值电压Urrm

• 对电力二极管所能重复施加的反向最高峰值电压
• 使用时，应当留有 两倍 的裕量

最高工作结温Tjm

• 结温是指管芯PN 结的平均温度，用Tj表示
• 最高工作结温是指在PN 结不致损坏的前提下
  所能承受的 最高平均温度
• Tjm通常在125 ～175℃

反向恢复时间trr

浪涌电流 I FSM

• 电力二极管所能承受最大的连续一个或几个
  工频周期的过电流

主要类型

普通二极管

• 又称整流二极管，多用于开关频率不高（1KHz以下）的电路中
• 反向恢复时间 较长，一般在5 us以上
• 正向电流定额 和 反向电压定额 可以达到
  很高。

快恢复二极管

• 恢复过程很短，特别是反向恢复过程很短（一
  般在很短（一般在5 us 以下）

• 快恢复外延二极管

  • 采用 外延型P-i-N结构 ，其反向恢复时间更短（可低于结构 ，其反向恢复时间更短（可低于50ns），正向压降也很低（），正向压降也很
    低（0.9V左右）

• 性能

  • 快速恢复

    • 大于百纳秒

  • 超快速恢复

    • 100ns以下，甚至20~30ns

肖特基二极管

• 属于 多子 器件

• 优点

  • 反向恢复时间很短

• 弱点

  • 当所能承受的反向耐压提高时其 正向压降也会高得不能满足要求
  • 反向漏电流 较大且对 温度 敏感，反向稳态损耗不能忽略

应用

• 基本应用：限制电流方向

• 整流

• 续流
